Pracując z maszynami ciężkimi, na pewno spotkasz się z pojęciem klina odłamu gruntu. To zagadnienie nie jest tylko teorią z podręcznika – od jego zrozumienia zależy twoje bezpieczeństwo i efektywność pracy. Dobrze wiem, że w praktyce budowlanej liczy się czas i konkret, dlatego poniżej wytłumaczę ci to w prosty sposób.
Co to jest klin odłamu gruntu?

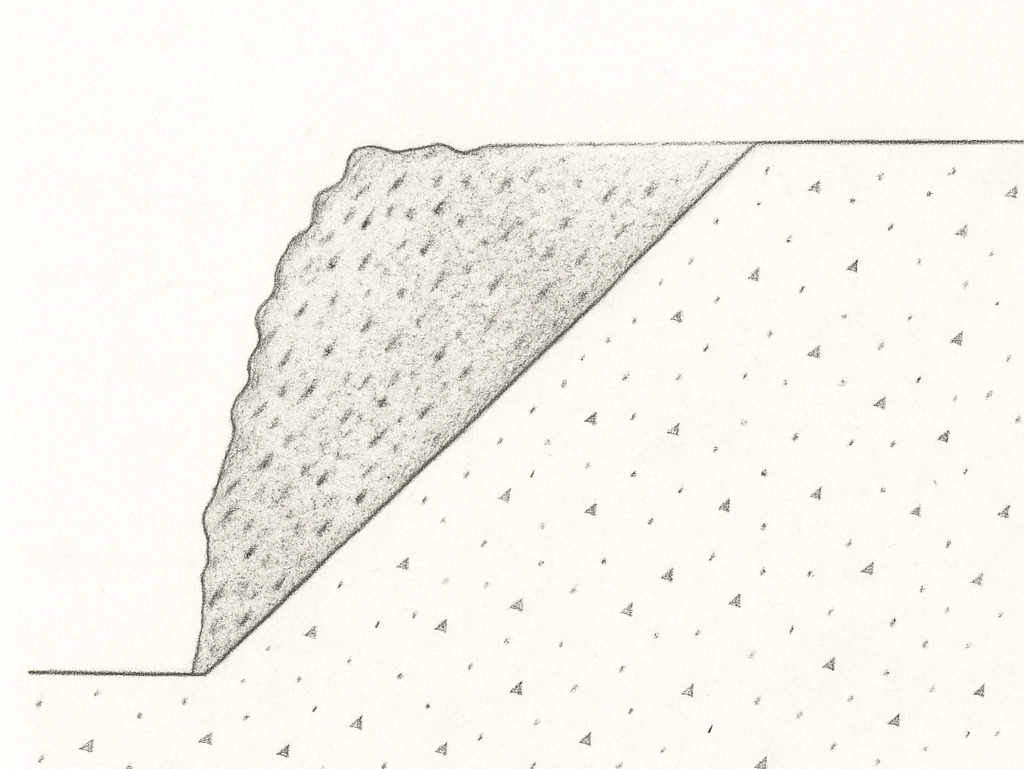

Klin odłamu to fragment gruntu, który może oderwać się i osunąć podczas wykonywania wykopów. Pojawia się on wtedy, gdy wykonujesz wykop pionowy albo pod zbyt dużym kątem. Wyobraź sobie trójkąt – to właśnie taki kształt przybiera klin odłamu.
Innymi słowy: to naturalna granica, przy której grunt przestaje być stabilny i zaczyna się osuwać.
Z doświadczenia mogę ci powiedzieć, że zlekceważenie tego zjawiska kończy się nagłym obsypaniem się ziemi do wykopu. To zagrożenie nie tylko dla maszyny, ale i dla ludzi pracujących obok.
Jak obliczyć klin odłamu gruntu? Wzór i przykłady

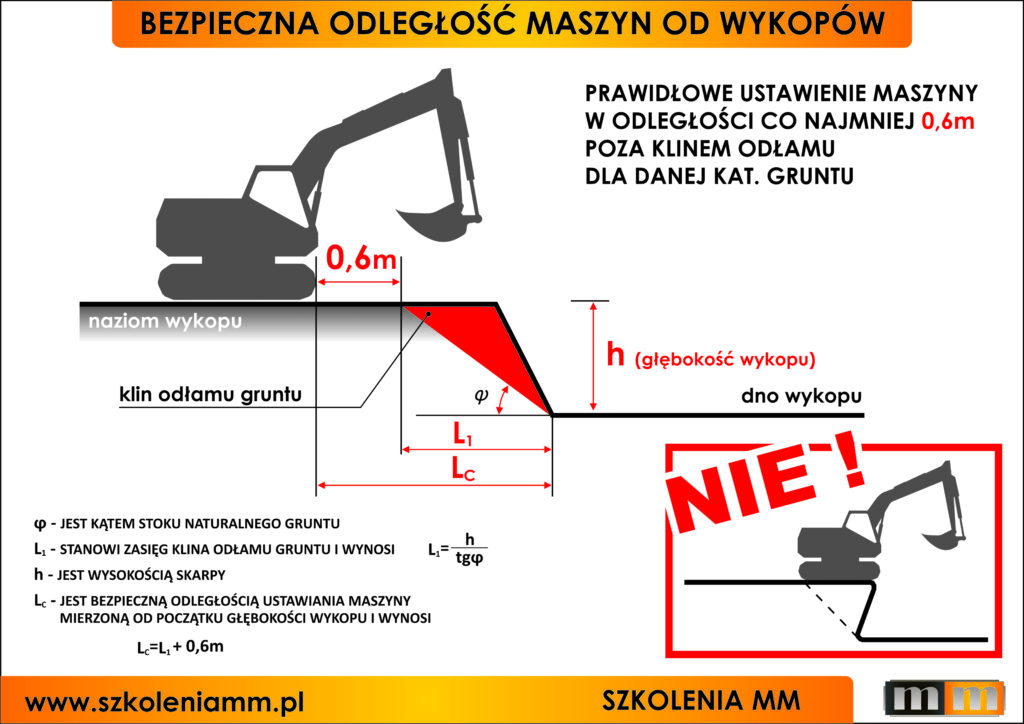

Klin odłamu gruntu możesz obliczyć za pomocą wzoru:
l=(h×współczynnik)+0,6m
gdzie,
- l – to bezpieczna odległość (czyli ile metrów od krawędzi musi stać maszyna),
- h – to głębokość wykopu,
- a – to zasięg klina odłamu liczony jako h × współczynnik,
Współczynniki dla każdej kategorii gruntu to:
| Kategoria gruntu | Współczynnik |
|---|---|
| kat. I | 1,5 |
| kat. II | 1,25 |
| kat. III | 1,0 |
| kat. IV | 0,5 |
Przykłady obliczeń klina odłamu
👉 Przykład 1:
Wykop o głębokości h = 1 m w gruncie kategorii IV (spoistym, współczynnik = 0,5).
l=(1×0,5)+0,6=1,1m
Bezpieczna odległość wynosi 1,1 m
👉 Przykład 2:
Wykop o głębokości h = 1 m w gruncie kategorii III (spękane skały, współczynnik = 1,0).
l=(1×1,0)+0,6=1,6m
Bezpieczna odległość wynosi więc 1,6 m.
Jakie czynniki wpływają na klin odłamu? Czemu jest on istotny?
Na klin odłamu wpływa przede wszystkim rodzaj gruntu, głębokość wykopu oraz kąt nachylenia ścian wykopu względem jego dna.
Nie można jednak zapominać także o::
- obciążenia zewnętrzne – ciężar maszyn, ruch pojazdów czy obecność budynków w pobliżu wykopu,
- warunki hydrogeologiczne – obecność wody w gruncie, która obniża jego spójność i powoduje, że ziemia staje się mniej stabilna.
Klin odłamu pozwala ci ocenić zagrożenie i dobrać odpowiednie zabezpieczenia wykopów. Z praktyki wiem, że wielu operatorów bagatelizuje to zagadnienie. To prosta droga do problemów – od uszkodzenia sprzętu, aż po realne zagrożenie dla zdrowia i życia ludzi.
Co ważne, obliczanie klina odłamu pojawia się również na egzaminie teoretycznym na uprawnienia do obsługi maszyn. Jeśli przygotowujesz się do takiego egzaminu, koniecznie zajrzyj do kompletnej bazy pytań na naszej stronie – znajdziesz tam wszystko, co musisz opanować, aby zdać bez stresu.
Jak zabezpieczyć się przed osunięciem gruntu?
Twoje bezpieczeństwo przy pracy w wykopach zależy nie tylko od obliczeń klina odłamu, ale także od praktycznych metod zabezpieczeń. Najważniejsze z nich to:
- Skarpowanie wykopów – zamiast pionowych ścian nachylaj skarpy pod odpowiednim kątem (np. 1:1,5 do 1:2 dla gruntów niespoistych). Dzięki temu grunt ma większą stabilność.
- Obudowy wykopów – stosuj konstrukcje stalowe, drewniane czy betonowe, które chronią pionowe ściany wykopu przed osuwaniem.
- Konstrukcje oporowe – przy głębszych wykopach wykorzystuj ścianki szczelne, palowanie czy kotwienie, aby zatrzymać przemieszczanie się gruntu.
- Drenaż i odprowadzanie wody – pamiętaj, że woda to największy wróg stabilności gruntu. System drenażowy zmniejsza ryzyko nagłego obsunięcia.
- Ostrożne składowanie materiałów – nie parkuj maszyn i nie składaj urobku zbyt blisko krawędzi wykopu.
Podsumowanie
Klin odłamu to nie tylko teoria – to twoje codzienne bezpieczeństwo przy pracy z wykopami. Znając jego definicję i sposób obliczania, unikniesz wielu problemów i zagrożeń.
Jeśli chcesz dowiedzieć się więcej o pracy z maszynami budowlanymi i bezpiecznych technikach wykonywania wykopów, sprawdź naszą ofertę szkoleń.
A teraz mam pytanie do ciebie: czy zdarzyło ci się kiedyś widzieć osunięcie gruntu w praktyce? Podziel się swoim doświadczeniem w komentarzu.
